高铝砖

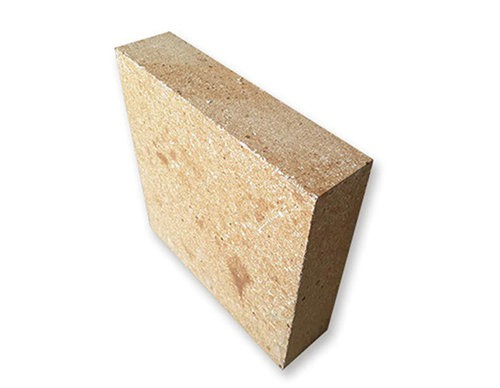

高铝砖即氧化铝含量在48%以上的一种中性耐火材料。由矾土或其他氧化铝含量较高的原料经成型和煅烧而成。热稳定性高，耐火度在1770℃以上。抗渣性较好。高铝砖主要用于砌筑炼钢电炉、玻璃熔炉、水泥回转炉等的衬里。
高荷软。低蠕变高铝砖是以矾土。电熔刚玉、电熔莫来石为主要原料制成的耐火材料。该产品具有高温蠕变小。抗侵蚀性强。热震稳定性好等优点，适用于大、中型热风炉，它为我国新型热风炉所需高质量进口耐火材料国产化开辟下一条成功之路，已被列入星火计划”项目。高铝砖的生产过程主要包括以下几个方面。
一、原材料的选择
1、采用特高铝矾土熟料做主料，其实际化学组成如下：
  SiO2 Al2O3 Fe2O3 K2O Na2O 体积密度
熟料%
2、叶蜡石细粉：325目，其成分主要为Al2O3≥18%、Fe2O3＜0.5%、K2O＜0.3%；
3、结合粘土：（山西软质粘土190目）其主要成分为Al2O3≥34%、Fe2O3＜1.0%、K2O＜0.3%；
4、纸浆。
二、粉料制备:
1、因高铝矾土露天堆放时间较长，此次投产前要将外界混入杂质、杂物清除。
2、熟矾土料、进破碎系统破碎。用3.0mm筛网过筛。
粒度要求：＞3mm、  3—1mm     ＜0.088mm
               4—8%    ＞60%        ＜10%
3、部分筛上料经雷蒙机磨成细粉。
粒度要求：＜0.088mm      ＞95%
4、一车间将2条生产线严格分开，用一条线生产高铝砖。在投料前将生产线（从鄂破机到混砂机整个破碎系统认真清扫干净。将熟料、细粉分别卸入料仓备用。
5、叶腊石32㎏，山西粘土24㎏分别称量，装入一个袋中备用。
