粘土耐火砖的性能

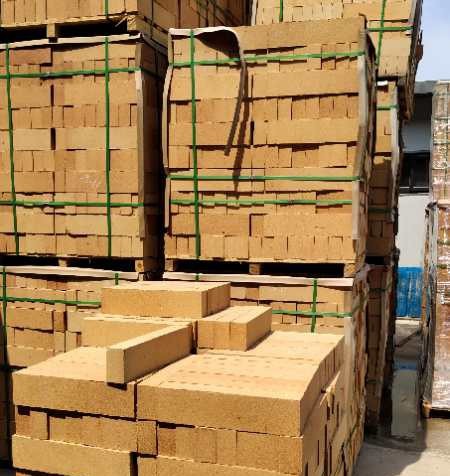

　　粘土耐火砖是指Al2O3含量为30%~40%硅酸铝材料的粘土质制品。实心粘土耐火砖是世界上古老的建筑材料之一，从陕西秦始皇陵到北京明清长城，它传承了中华民族几千年的建筑文明史。

　　粘土耐火砖的耐火度与硅砖不相上下，高达1690~1730℃，但荷重软化温度却比硅砖低200℃以上。因为粘土耐火砖中除含有高耐火度的莫来石结晶外，还含有接近一半的低熔点非晶质玻璃相。
　　在0~1000℃的温度范围内，粘土耐火砖的体积随着温度升高而均匀膨胀，线膨胀曲线近似于一条直线，线膨胀率为0.6%~0.7%，只有硅砖的一半左右。当温度达1200℃后再继续升温时，其体积将由膨胀大值开始收缩，残余收缩导致砌体灰缝的松裂，这是粘土耐火砖的一大缺点。当温度超过1200℃后，粘土耐火砖中的低熔点物逐渐熔化，因颗粒受表面张力作用而互相靠得很紧，从而产生体积收缩。
　　由于粘土耐火砖的荷重软化温度低，在高温下产生收缩，导热性能比硅砖小15%-20%，机械强度也比硅砖差，所以，粘土耐火砖只能用于焦炉的次要部位，如蓄热室封墙，小烟道衬砖及蓄热室格子砖、炉门衬砖、炉顶以及上升管衬砖等。
小编：Wendy
